สถานี Rework SMD และเครื่องนับรีล SMD คืออะไร?

SMD, CSP, BGA Repair หมายถึงอะไรในการบำรุงรักษาทางอิเล็กทรอนิกส์?

SMD: อุปกรณ์ยึดพื้นผิว/ส่วนประกอบอิเล็กทรอนิกส์ที่ติดตั้งบนพื้นผิว

ในกระบวนการผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่ติดตั้งบนพื้นผิวมีปรากฏการณ์ที่ไม่พึงประสงค์บางอย่างเนื่องจากเหตุผลต่างๆเช่นการเชื่อมที่ว่างเปล่าการลัดวงจรและปฏิกิริยา ดังนั้นจึงต้องได้รับการซ่อมแซม สองผลิตภัณฑ์ที่แตกต่างกันรวมถึงการซ่อมแซมชิ้นส่วน SMD เช่นตัวต้านทานแพทช์ตัวเก็บประจุแพทช์และ QFN

CSP: อุปกรณ์บรรจุภัณฑ์ขนาดชิป

BGA: อุปกรณ์บรรจุภัณฑ์อาร์เรย์กริดบอล (การจัดหมวดหมู่บรรจุภัณฑ์ BGA: บรรจุภัณฑ์พลาสติก PBGA, บรรจุภัณฑ์เซรามิก CBGA, บรรจุภัณฑ์ริบบิ้น TBGA)Seamark ZMสามารถให้คุณกับมืออาชีพSMD BGA Rework สถานีโปรดติดต่อเราเร็วๆนี้

ค่าของมันคืออะไร

เซอร์: ความต้านทานของฉนวนพื้นผิว (ต้องใช้ความต้านทานของฉนวนสูงระหว่างตัวนำที่มีความต้านทานของฉนวนที่คล้ายกันบนพื้นผิวของพื้นผิวฉนวนเพื่อให้มีฟังก์ชั่นวงจรอย่างเต็มที่ มีการใช้กันอย่างแพร่หลายในการประเมินผลกระทบของสารมลพิษต่อความน่าเชื่อถือของชิ้นส่วนประกอบ)

หลักการทำงานของสถานี Rework SMD

หลักการของระบบซ่อมอากาศร้อนทั่วไปคือ: การไหลของอากาศร้อนที่ดีมากจะถูกเก็บรวบรวมบนหมุดและแผ่นของอุปกรณ์ประกอบพื้นผิวเพื่อละลายข้อต่อประสานหรือไหลซ้ำวางประสานเพื่อให้ฟังก์ชั่นการถอดหรือเชื่อมเสร็จสมบูรณ์ ในเวลาเดียวกันให้ใช้อุปกรณ์เครื่องกลสูญญากาศที่ติดตั้งสปริงและหัวฉีดยางเพื่อดูดอุปกรณ์เบาๆเมื่อข้อต่อประสานทั้งหมดละลาย การไหลของอากาศร้อนของระบบซ่อมอากาศร้อนรับรู้โดยหัวฉีดลมร้อนที่เปลี่ยนได้ตามข้อกำหนดและขนาดต่างๆ เนื่องจากการไหลของอากาศร้อนออกมาจากรอบๆหัวทำความร้อนจะไม่ทำให้พื้นผิวหรือส่วนประกอบโดยรอบเสียหาย สามารถถอดประกอบหรือเชื่อมได้ง่าย ความแตกต่างของระบบซ่อมจากผู้ผลิตรายอื่นส่วนใหญ่อยู่ในแหล่งความร้อนที่แตกต่างกันหรือโหมดการไหลของอากาศร้อนที่แตกต่างกัน หัวฉีดบางตัวทำให้กระแสลมร้อนรอบๆและที่ด้านล่างของอุปกรณ์ในขณะที่หัวฉีดอื่นๆจะพ่นลมร้อนเหนืออุปกรณ์เท่านั้น จากมุมมองของการปกป้องอุปกรณ์ควรเลือกกระแสลมรอบๆและที่ด้านล่างของอุปกรณ์ เพื่อป้องกันการบิดเบี้ยวจำเป็นต้องเลือกระบบซ่อมด้วยฟังก์ชันอุ่นด้านล่าง เนื่องจากข้อต่อประสานมองไม่เห็นที่ด้านล่างของส่วนประกอบระบบซ่อมจำเป็นต้องติดตั้งระบบ spectroscopic Vision หรือระบบแสงสะท้อนด้านล่างในระหว่างการเชื่อมใหม่เพื่อให้แน่ใจว่าการจัดตำแหน่งที่ถูกต้องในระหว่างการติดตั้ง

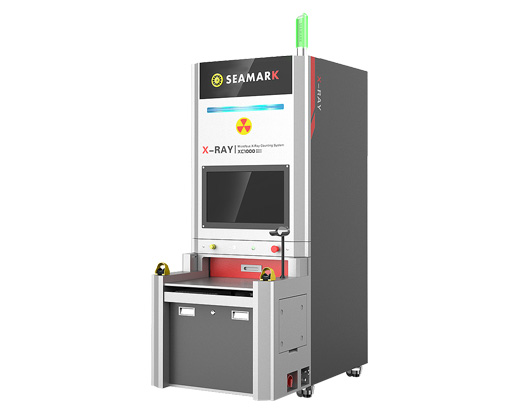

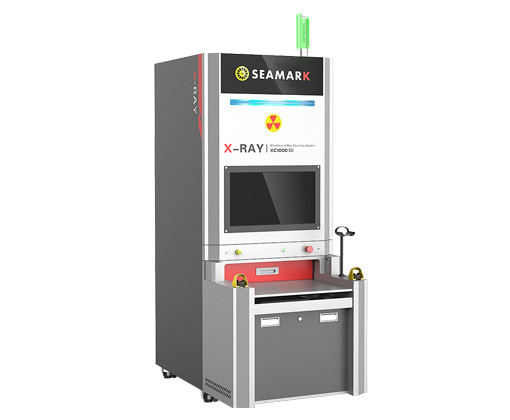

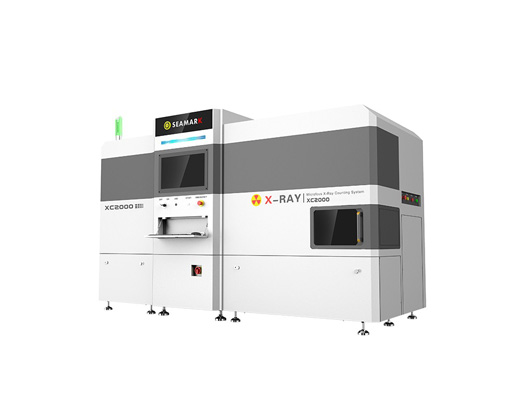

หลักการทำงานของเครื่องนับเอ็กซ์เรย์ SMD

จำนวนชิ้นส่วน SMD สามารถวัดได้อย่างถูกต้องโดยใช้ความสัมพันธ์ที่สอดคล้องกันระหว่างหลุมคู่มือสายพานส่วนและชิ้นส่วนซึ่งสามารถตระหนักถึงการนับที่สะดวกและรวดเร็ว The Theเครื่องนับเอกซ์เรย์เป็นอุปกรณ์เสริมที่มีประสิทธิภาพสำหรับการจัดการวัสดุในโรงงาน SMT โดยเฉพาะอย่างยิ่งสำหรับการรับและออกวัสดุในการประมวลผลภายนอก

คำนวณจำนวนชิ้นส่วนโดยอัตโนมัติเพื่ออำนวยความสะดวกในการนับการออกและการนับสินค้าคงคลัง เสียงรบกวนจากการทำงานต่ำ การออกแบบป้องกันการตกของสายพานวัสดุ สามารถนับทิศทางบวกและลบได้และสามารถกำหนดหมายเลขล่วงหน้าได้ ด้วยจอแสดงผลคริสตัลเหลวทำให้อ่านและใช้งานได้ง่าย การออกแบบแพลตฟอร์มการทำงานแบบ humanized. ความแม่นยำสูงและข้อผิดพลาดในการนับเล็กน้อย

Seamark ZM เป็นหนึ่งในมืออาชีพมากที่สุดผู้ผลิตระบบตรวจสอบเอ็กซ์เรย์ในประเทศจีนที่สามารถให้คุณมีคุณภาพดีเครื่องเอ็กซ์เรย์แบบอินไลน์ของจีนและเครื่องซ่อม BGA และระบบตรวจสอบและเครื่องจักรอื่นๆ

คุณสมบัติของเครื่องนับรีล SMD

(1) ตัวนับชิ้นส่วนอัตโนมัติเต็มรูปแบบมีฟังก์ชั่นการทำงานที่สะดวกความแม่นยำและความเร็วซึ่งช่วยเพิ่มประสิทธิภาพในการทำงานและคุณภาพบนพื้นฐานของการเปลี่ยนการนับด้วยตนเอง

(2) ด้วยฟังก์ชั่นการส่งคืนสายพานบวกและย้อนกลับความเร็วสามารถปรับได้ ข้อผิดพลาดในการนับจำนวนน้อย คุณภาพสูง.

(3) สามารถควบคุมจำนวนชิ้นส่วน SMD ในโรงงานได้อย่างเต็มที่หลีกเลี่ยงการมีสินค้ามากเกินไปปริมาณน้อยน้ำหนักเบาและพกพาง่าย

(4) ออกแบบมาเป็นพิเศษสำหรับชิ้นส่วนเทป SMT สามารถใช้ขนาดใดก็ได้

(5) การออกแบบรูปทรงสอดคล้องกับการยศาสตร์
